表面張力和重力驅動下液態釬料填充焊縫流動模型構建及效果評估(三)
來源:科學技術與工程 瀏覽 41 次 發布時間:2025-07-17
3數值計算方法驗證

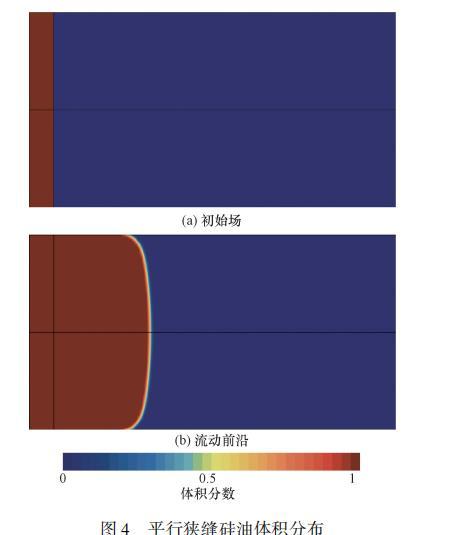

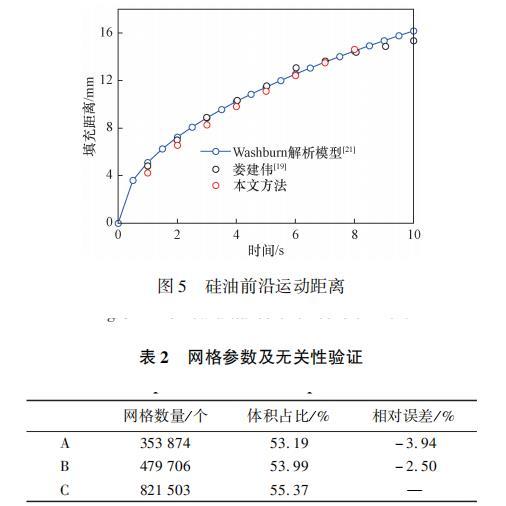

根據式(6)與式(7)可以看出,這類由表面張力驅動的流動與邊界處接觸角緊密相關。為保證接觸角施加方法的正確性,對表面張力驅動下的平行平板流動進行了計算,并將結果與前人的數值模擬結果進行了對比。驗證模型為15mm×8mm×0.4mm的平行平板,所采用材料為硅油,具體物性參數如表1所示。首先將平板前端部分區域內充滿硅油,以此為初始場進行計算[圖4(a)]。圖4(b)為計算一段時間后得到的流動前沿,最終得到的前沿最大高度隨時間變化如圖5所示,計算結果與前人數值模擬結果及Washburn解析模型吻合良好,證明了基于VOF模型的數值方法計算硅油填充平板過程的準確性。
為保證本文方法的準確性,首先對網格無關性進行驗證。由疏至密設計了3套網格(網格A、B、C),對同一工況進行了計算,并對比了t=2s時釬料相填充焊縫的體積分數,網格參數及無關性驗證結果如表2所示。同一時刻下,網格A和B計算得到的焊縫內釬料相體積占比的相對誤差分別為-3.94%和-2.50%,均在5%的誤差內,在保證計算準確性的前提下,為節省計算時間,選用網格B進行數值計算。
4計算結果與分析

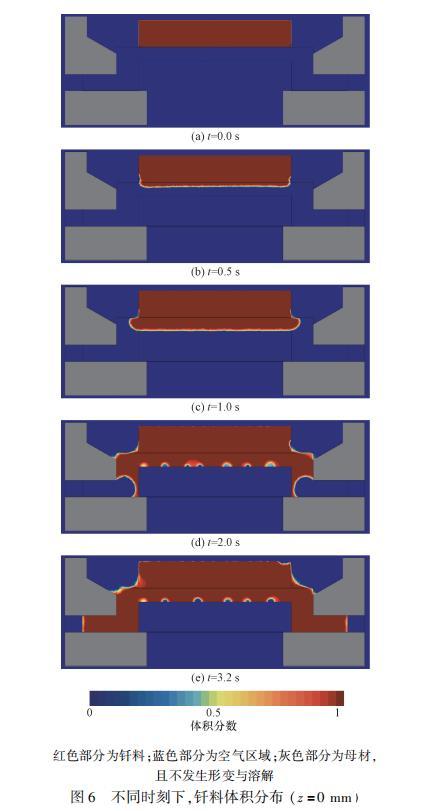

整個計算過程內的兩相體積分布如圖6所示。根據圖6可以看出焊縫內不同時刻下的釬料運動狀態。固態釬料溫度緩慢上升,當?shù)撞库F料達到熔點后開始融化,出現自由液面。釬料在表面張力和重力的作用下流入焊縫,整齊向下方流動,鋪展過程較為緩慢。t=1.0s時,液態釬料開始沿著焊縫通道向兩側運動,由于計算模型的限制,部分氣體未及時排出,在壁面上黏附形成許多虛假小氣泡。t=2.0s時,由于毛細力的作用,壁面附近的釬料運動快于中心位置,由此形成了“凹”形的流動前沿。當t=3.2s時,焊縫被釬料完全填充,流場達到穩定狀態,但焊縫上方表面的兩個角點直接暴露在空氣中,故該位置處的釬料填充效果略差。

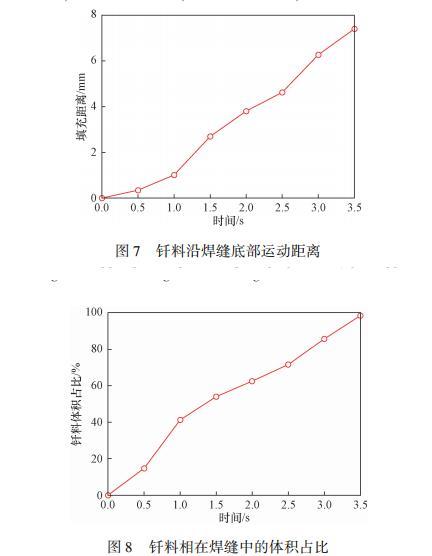

液態釬料沿著焊縫下表面的填充距離如圖7所示。前1s內,釬料未潤濕焊縫下表面,曲線上表示為釬料豎直向下運動的距離,此時鋪展速度較為緩慢。當釬料直接接觸焊縫下表面時,驅動力增強,加速了釬料的鋪展。焊接過程中可能會出現微小氣泡從而影響焊接強度,故統計了焊縫內不同時刻下釬料體積占總體積的比值(圖8)。在t=1s之前,前沿流動速度較小,但由于填充截面面積較大,總體鋪展速度仍處于較高的水平。當釬料開始向兩側流動,鋪展速度略微下降。最終得到的釬料填充體積占比達到98.5%,表明焊縫填充效果良好。

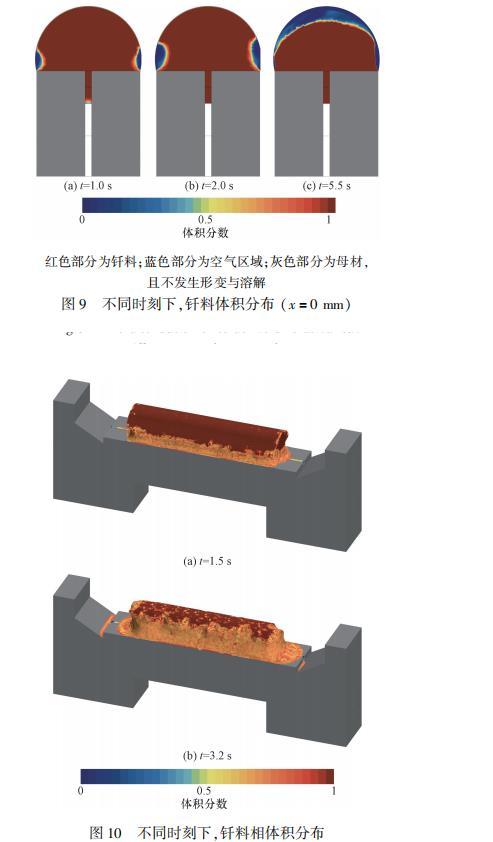

為充分評估釬料填充焊縫的流動,給出了不同時刻下x=0mm截面處的釬料體積分布(圖9),截面兩側釬料融化過程基本呈對稱分布。涂覆釬料從底部開始融化,并不斷填充焊縫,兩側慢慢形成了“凹”形液面。隨著保溫過程進行,釬料均融化為液態,液態釬料在表面張力的作用下收縮為半球形狀。
釬料不斷融化,當附著力大于自身內聚力時,壁面被潤濕,并在焊縫內鋪展。圖10為釬料的總體分布,由于釬料的熱量來自母材表面,所以固態釬料自下而上融化;但在涂覆位置的邊緣,釬料融化略快于其他位置,如圖9所示,底部釬料向內凹陷。隨著液態釬料體積不斷增大,部分釬料在母材表面鋪展,并向兩側流動,逐漸堆積成長,形成尺寸較大的“焊瘤”。圖10(b)中t=3.2s時的釬料總體分布看出,母材的斜面底部同樣堆積著部分釬料,形成長條形“焊瘤”,容易引起應力集中。

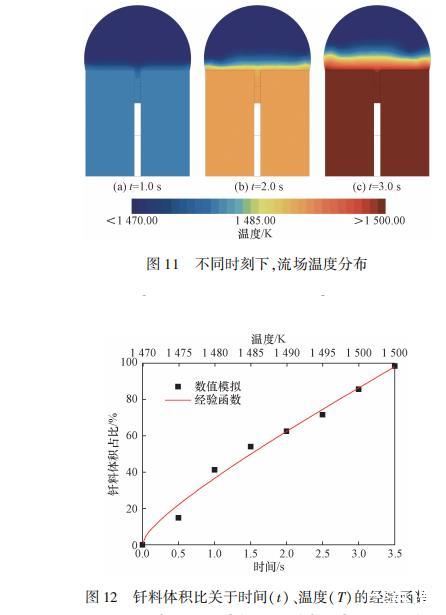

圖11給出了不同時刻下的流場溫度分布。不同時刻下的釬料頂端的溫度場幾乎沒有變化,這是因為外部計算區域內充滿空氣,釬料與空氣之間的熱效率遠低于釬料和母材之間,故空氣對釬料的溫度控制影響是微乎其微的。釬料底部溫度隨著母材升溫迅速上升,由于相變潛熱的存在,使得上方釬料溫度分布始終保持在熔點以下(1470.0K)。
釬焊過程中,難以直接觀察到真空爐內釬料融化-填充過程,工人通常根據經驗來把握釬焊的整個過程。在實際工藝中,為了準確把控釬料流動過程,提高接頭成型質量,根據釬焊時間和溫度(T)擬合出關于焊縫內釬料體積比的經驗公式為
式(8)中:V^{prime}為焊縫內釬料體積占比;A、B均為常數,且A=0.1785,B=276.8391。
根據經驗公式繪制的焊縫內釬料體積比曲線如圖12所示。經驗函數的釬料體積比隨時間、溫度的變化和數值模擬結果比較吻合,但在t=1~s內的預測結果略差。
5結論
基于VOF流體體積多相流方法,建立了高溫合金釬焊真空爐中鎳基釬料融化-潤濕填充焊縫的流動模型,研究了液態釬料在表面張力與重力的驅動下,在焊縫中進行潤濕、鋪展的行為。得到結論如下。
(1)還原了真空爐內固態釬料融化為液態釬料,并在毛細作用下填充焊縫的過程。釬焊填充效果良好,焊縫內均勻充滿釬料。驗證了釬焊工藝的釬料布置、焊縫間距設置和溫度控制的合理性。
(2)由于所設置涂覆釬料體積過大,通過釬料相的分布,觀察到了釬料流失和“焊瘤”等釬焊不足的現象。
(3)給出了關于時間和溫度(T)的釬料填充焊縫體積比的經驗公式,為實際釬焊過程中把控焊縫填充過程提供參考。
